CNC slibemaskine til perifere skær

Som en af de førende indenlandske producenter af CNC Peripheral Inserts Grinding Machines, har TXMC hovedkvarter i Wenling, Zhejiang. Med over 20 års værktøjsekspertise administrerer den hele kæden fra F&U til handel og betjener 128 lande. Dens produktsortiment omfatter præcisionsslibere til bor, tap, drejebænke og periferiudstyr, og TXMC ser frem til at skabe fremtidig værdi sammen med dig.
Model: TX-SE400

Send forespørgsel

Produkt beskrivelse

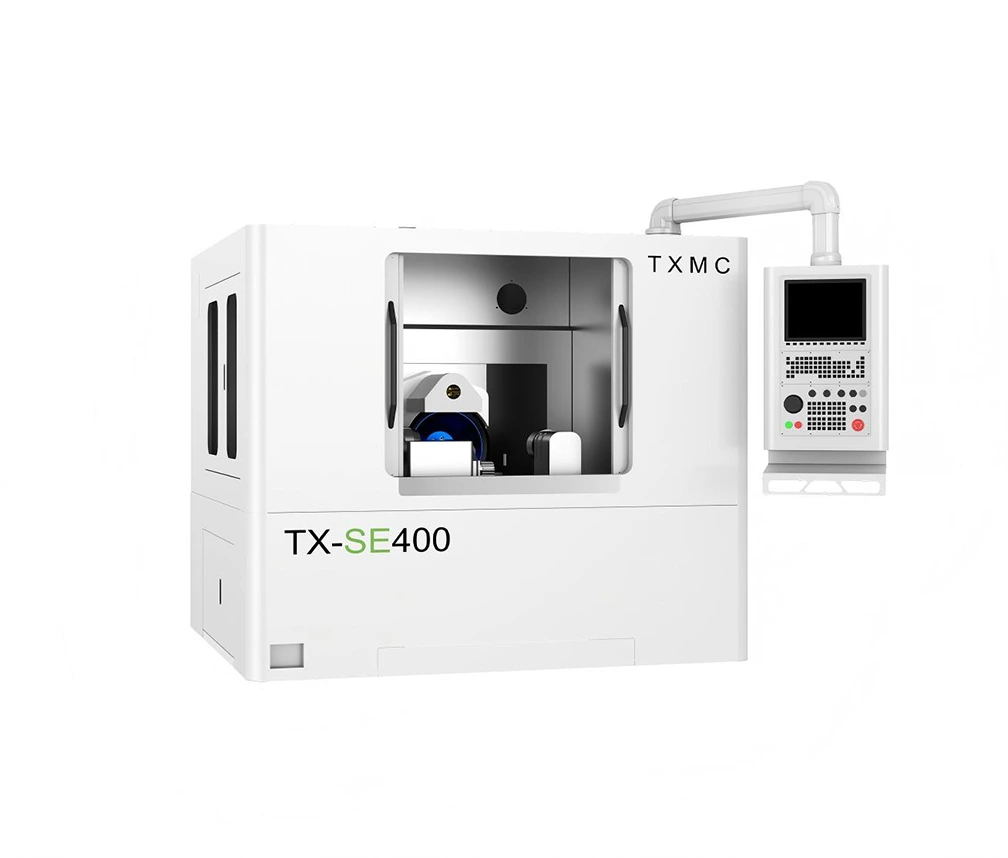

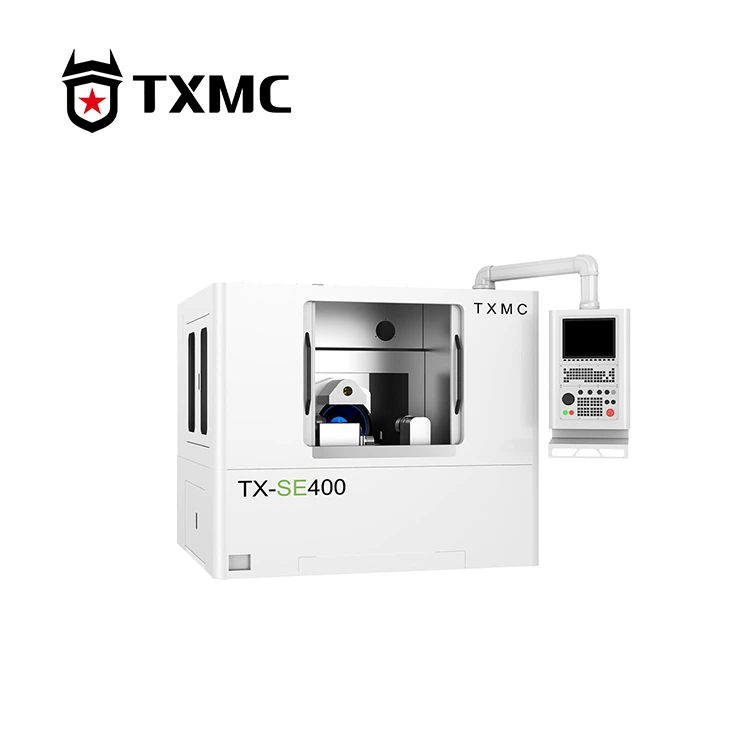

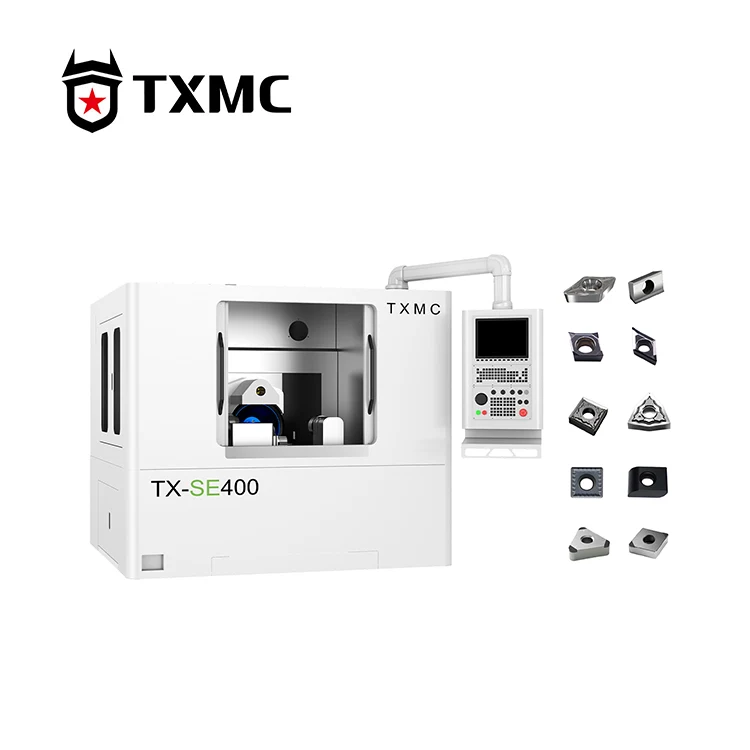

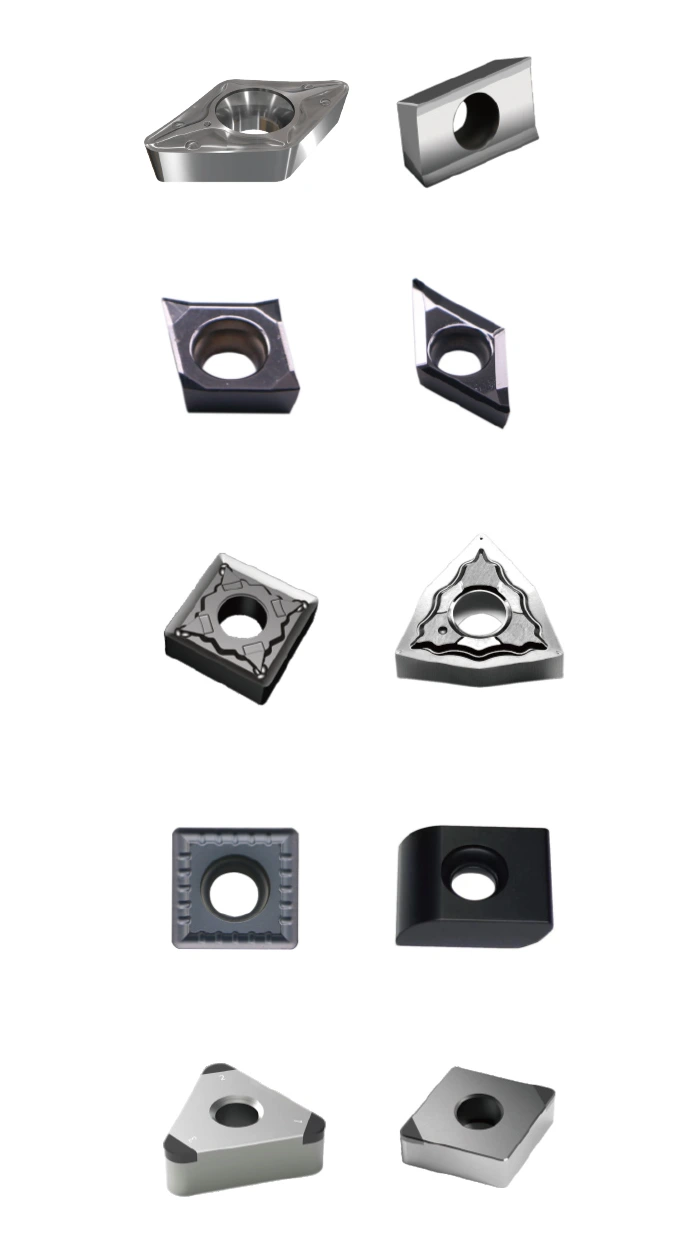

TXMC-mærket TX-SE400 CNC Peripheral Inserts Grinding Machine er en specialiseret maskine til slibning af de perifere kanter af vendeskær. Det muliggør ikke kun enkeltsidet affasning af skær, men udvikler også innovativt ikke-standard skærslibeegenskaber. Til slibning af komplekse kurver og evolventer kan bearbejdningsindstillinger udføres med et enkelt klik ved at importere tegninger.

CNC Peripheral Inserts Grinding Machine

Produktparameter

Minimum indskrevet cirkel af indsats	2,8 mm	Maksimal omdrejningshastighed for B-aksen	360°/S
Maksimal omskrevet cirkel af indsats	40 mm	B-aksens positioneringsnøjagtighed	0,005°
Slibeskive diameter	400 mm	B-akse gentagen positioneringsnøjagtighed	0,002°
Maksimal spindelhastighed	2000 r/min	C-aksens rotationsområde	-90°~ +28°
Spindelmotoreffekt	5,5KW	Maksimal rotationshastighed for C-aksen	150°/S
X-akse rejse	100 mm	C-aksens positioneringsnøjagtighed	6 bue sekunder
X-aksens maksimale bevægelseshastighed	10000 mm/min	Maksimal spændetykkelse	25 mm
X-aksens positioneringsnøjagtighed	0,002 mm	Klemmetryk	500~9000N
X-akse gentagen positioneringsnøjagtighed	0,001 mm	Tryklufttryk	0,6 MPa
Y-akse joumey	200 mm	Justeringstilstand	Online justering
Y-aksens maksimale bevægelseshastighed	10000 mm/min	Samlet elektrisk effekt	30 KVA
Y-aksens positioneringsnøjagtighed	0,002 mm	Maskinens vægt	4000 kg
Y-aksens gentaget positioneringsnøjagtighed	0,001 mm	Dimensioner	230x195x195 cm

CNC Peripheral Inserts Grinding Machine

Få flere oplysninger

CNC Peripheral Inserts Grinding Machine har en yderst fordelagtig konfiguration. X- og Y-akserne bruger HIWIN højpræcisionsrullestyr med Akribis lineære motorer, B-aksen anvender en DD-direktedrevet motor med en patenteret konstruktion, og C-aksen bruger et snekkegears roterende bord med en tidsgittervinkelkoder for at opnå en gentagelig nøjagtighed på 6 buesekunder. Det samlede design giver minimal støj, lave drejningsmomentudsving, ekstrem høj stivhed og langsigtet vedligeholdelsesfri drift. Den 5,5KW synkrone elektriske spindel med højt drejningsmoment anvender kontinuerlig drejningsmomentstyring, hvilket giver overlegen stivhed, vibrationsmodstand og lang levetid, hvilket resulterer i øget skærekraft og mere støjsvag drift. Den er udstyret med en KEYENCE-sonde, som giver den mulighed for korrekt at måle indsatsens udvendige omkredsdimensioner og makrokompensere midten, hvilket sikrer ensartethed i den indskrevne cirkel og frivinkeldimensioner.
